رگولاتور سوئیچینگ کاهنده LM5005MH
Texas Instruments رگولاتور سوئیچینگ کاهنده 2.5 آمپر با بازه ولتاژ ورودی 7 تا 75 ولت با پکیج HTSSOP-20
75V, 2.5A Step-Down Switching Regulator With Wide Input Voltage Range
رگولاتور باک یا کاهنده ولتاژ بالا LM5005 دارای تمام فانکشن‌های لازم برای پیاده سازی یک مدار سوئیچینگ ولتاژ بالا، با حداقل تعداد اجزای خارجی را داراست. این مبدل با کاربری آسان در محدوده ولتاژ ورودی از 7 ولت تا 75 ولت کار می کند و حداکثر جریان خروجی 2.5 آمپر را ارائه می‌دهد.
معماری حلقه کنترل در این آیسی، بر اساس حالت کنترل جریان عمل می‌کند و با استفاده از یک رمپ جریان شبیه سازی شده مصونیت بالا در برابر نویز را پدید می‌آورد. کنترلر جریان، حفاظت در برابر اضافه جریان را به صورت سیکل به سیکل انجام می‌دهد و همجنین حلقه جبرانسازی فراهم می کند.
استفاده از یک رمپ کنترلی شبیه‌سازی شده حساسیت به نویز مدار PWM را کاهش می‌دهد و امکان کنترل قابل اعتماد چرخه‌های وظیفه کوچک لازم در کاربردهای ولتاژ ورودی بالا را فراهم می‌کند. برای کاهش EMI، یک پین همگام سازی نوسانگر به چندین تنظیم کننده LM5005 اجازه می دهد تا با هم سنکرون شوند، همچنین این مبدل‌ها می‌توانند با یک سیگنال ساعت خارجی هماهنگ شوند.
ویژگی های حفاظتی اضافی در این آیسی شامل استارت نرم قابل تنظیم، ردیابی منبع تغذیه خارجی، خاموش شدن حرارتی با بازیابی خودکار و قابلیت خاموش شدن از راه دور است.

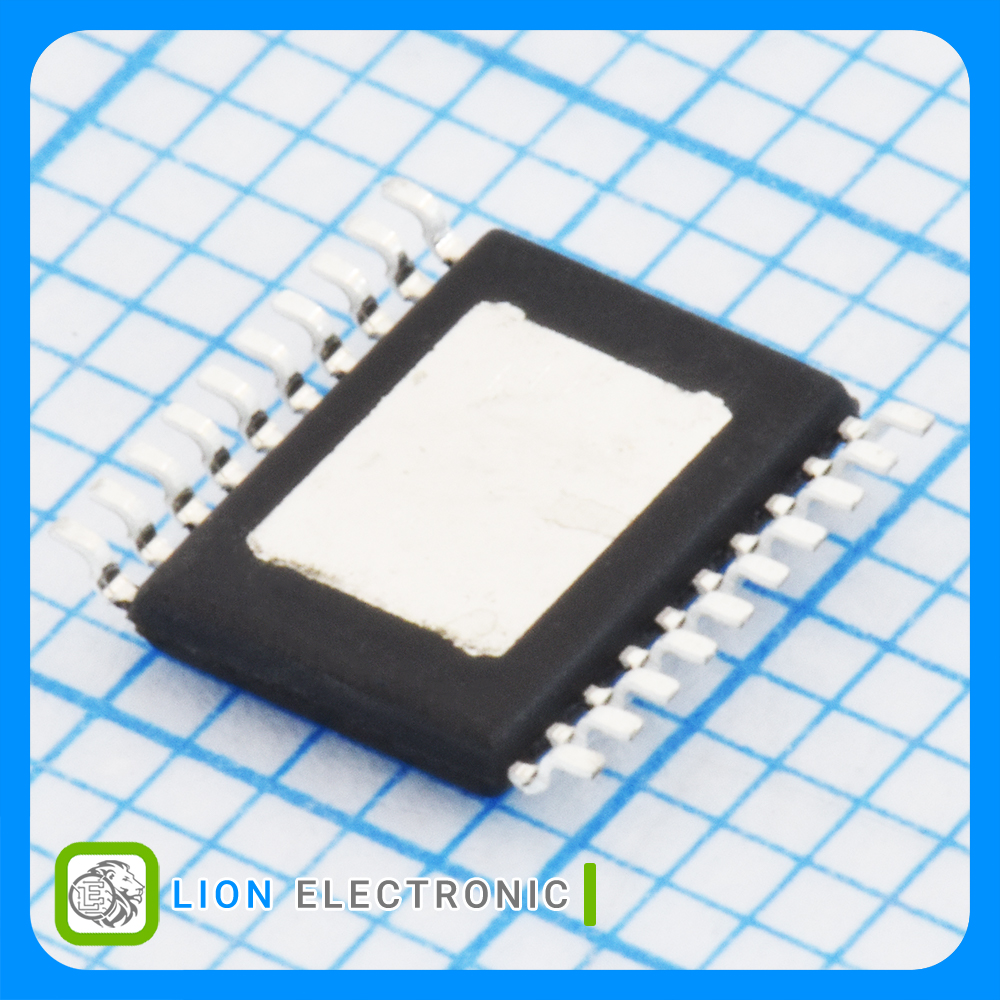

آیسی LM5005 در یک پکیج 20 پین HTSSOP با یک پد هیت سینک در زیر که به PCB لحیم می‌شود برای دستیابی به امپدانس انتقال حرارت کم به بازار عرضه گردیده است.
شما می‌توانید برای طراحی مدار سفارشی با آیسی LM5005 از ابزار آنلاین Power Designer شرکت تکزاس اینسترومنت استفاده کنید.
برخی از مشخصات این آیسی در زیر آورده شده است:
- بازه بزرگ ولتاژ ورودی 7 تا 75 ولتی
- ولتاژ خروجی قابل تنظیم تا 1.225 ولت
- دمای کاری 40- تا 125 درجه سانتی گراد
- ماسفت داخلی با مقاومت 160 میلی اهم
- پاسخ بسیار سریع به تغییرات ولتاژ ورودی و جریان بار
- فرکانس کاری قابل تنظیم بین 50 تا 500 کیلوهرتز
- خاموش شدن قابل تنظیم در برابر افت ولتاژ ورودی
- حفاظت حرارتی
