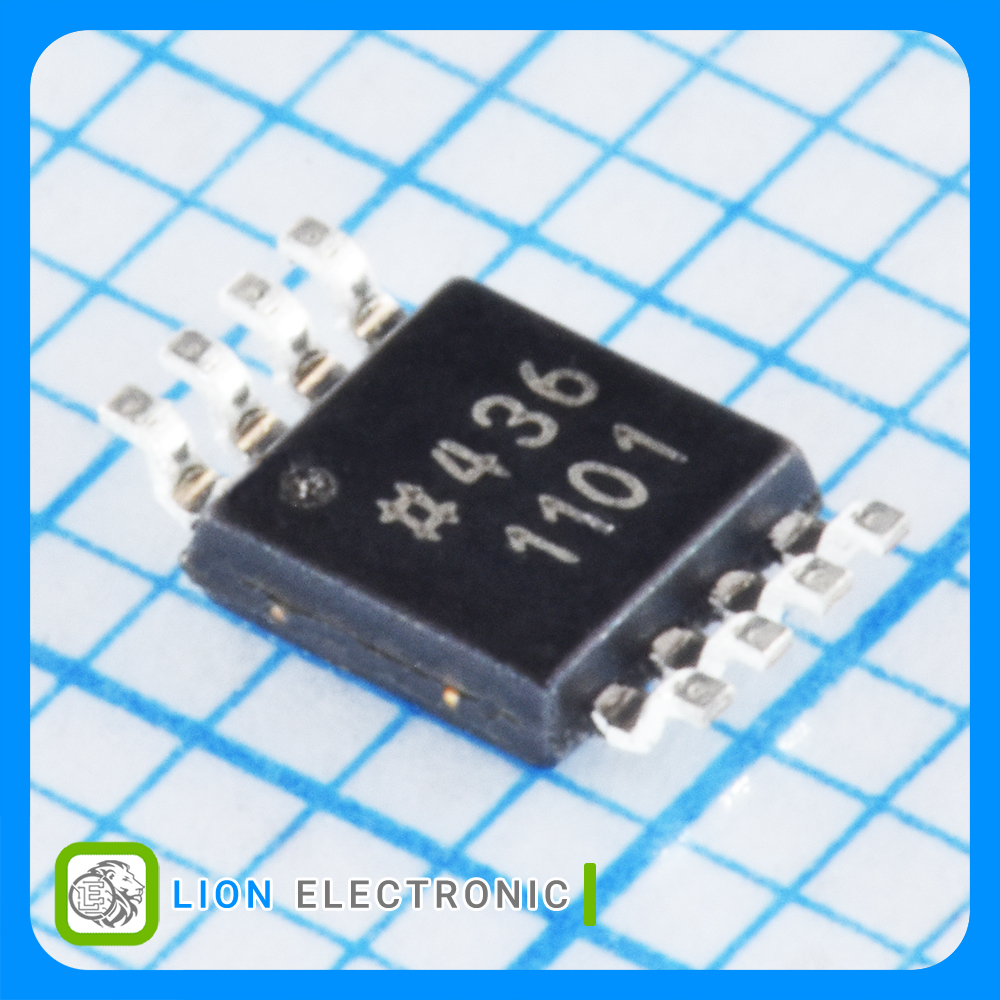

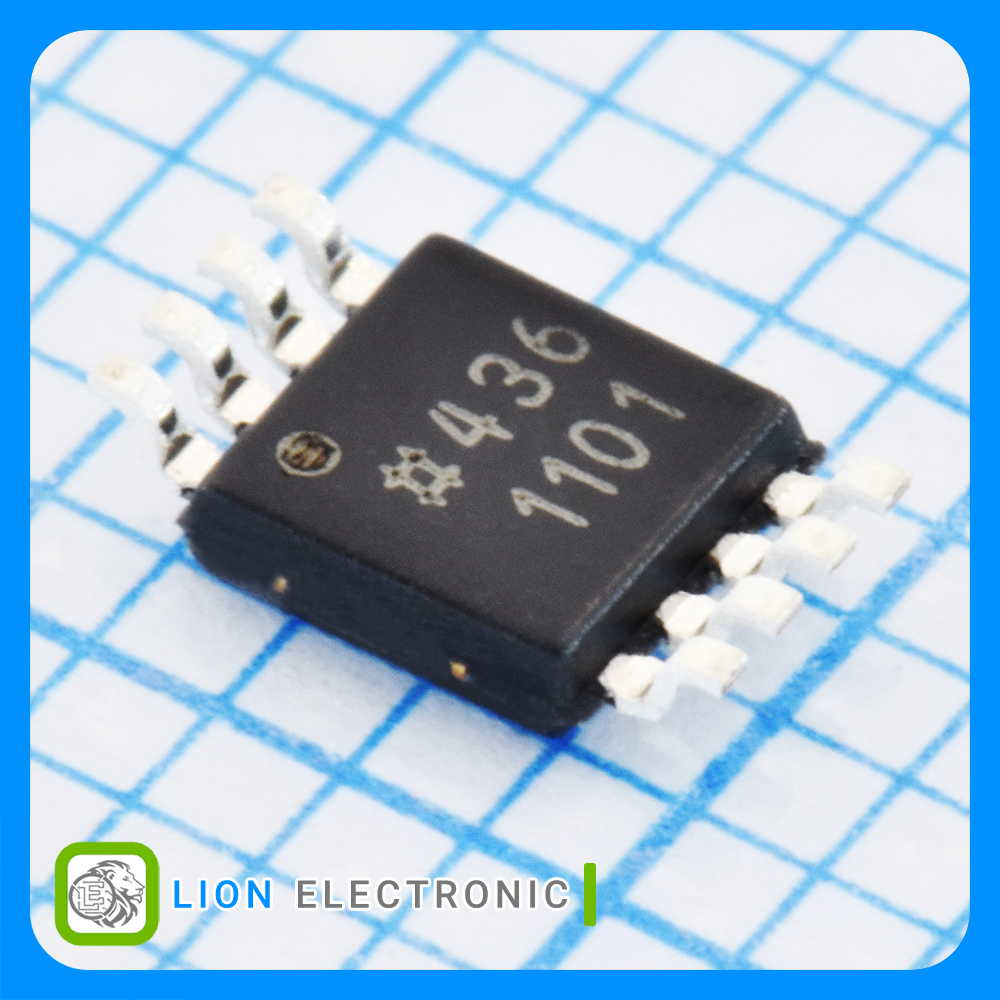

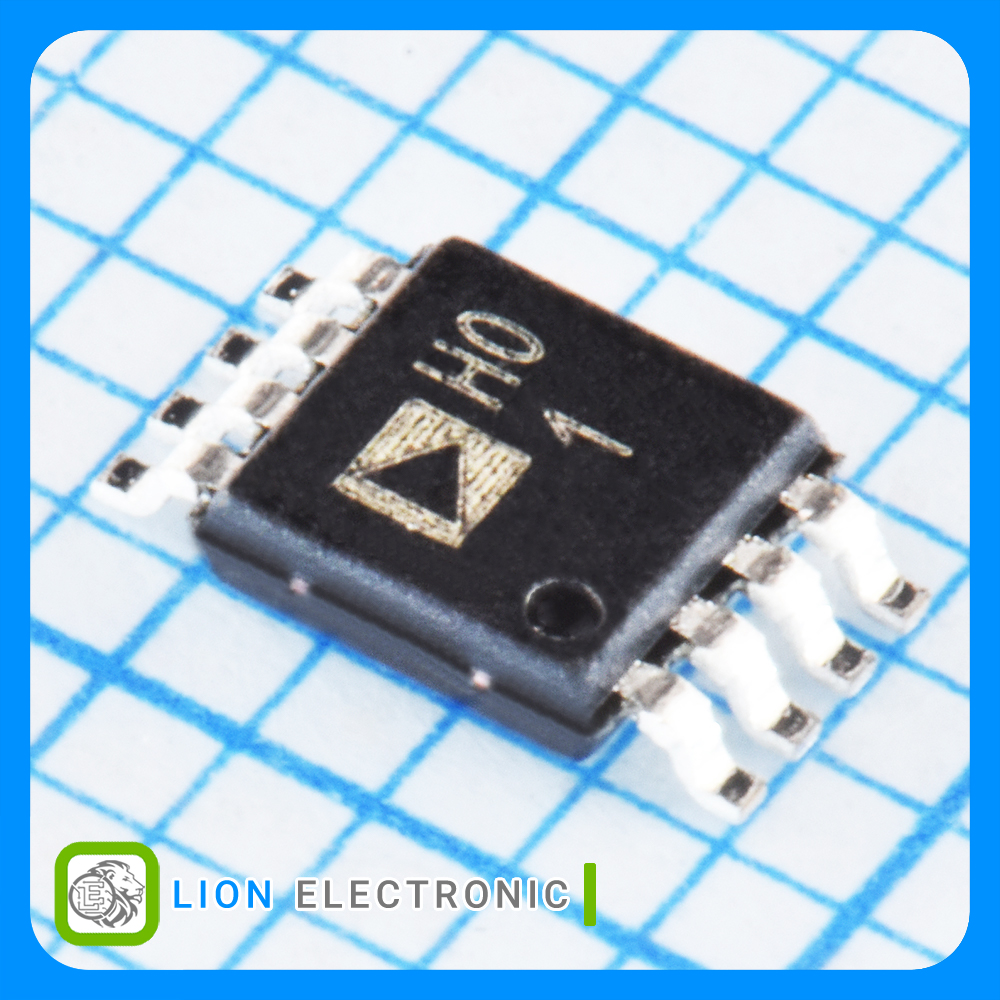

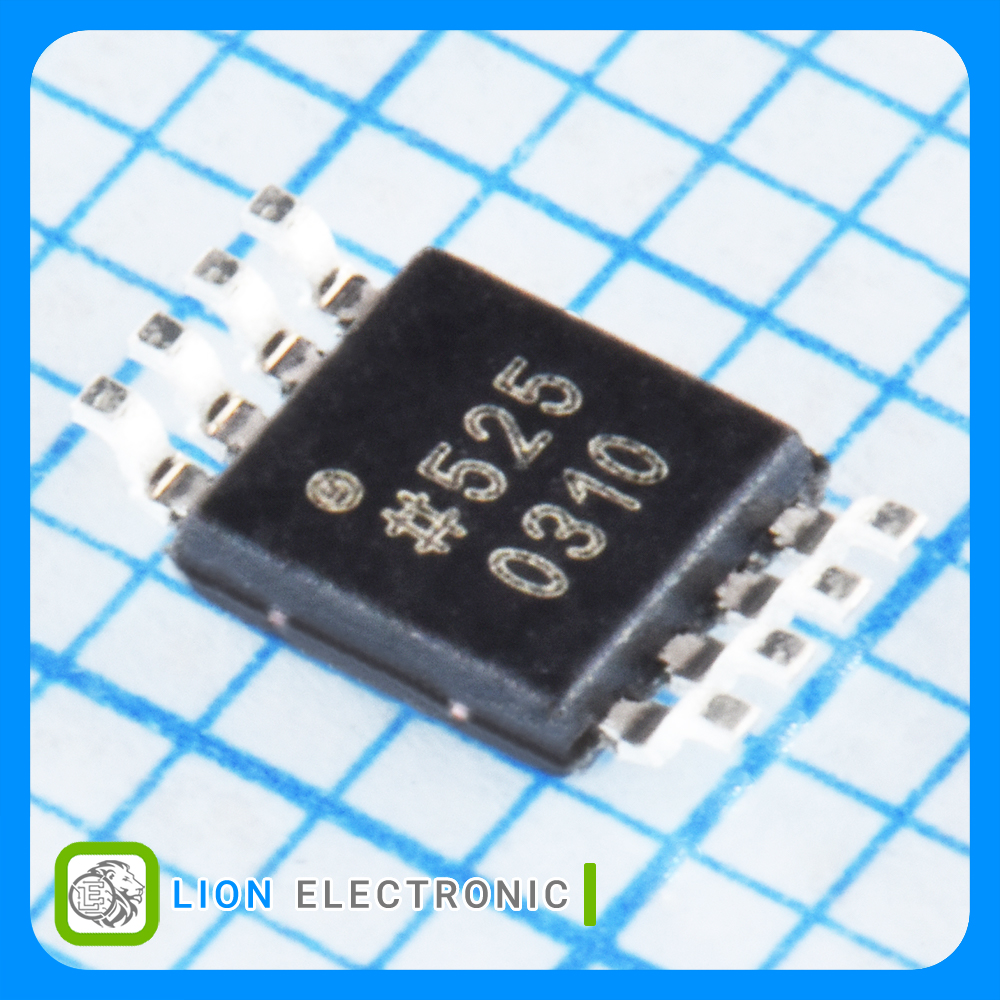

آپ امپ AD8220ARMZ
Analog Devices تقویت کننده ابزار دقیق 1.5 مگاهرتز با خروجی ریل تو ریل با پکیج MSOP-8
Instrumentation Amplifiers 25pA 250uV 1.5MHz Single MSOP-8
AD8220 اولین آپ امپ ابزار دقیق دارای ورودی JFET با پکیج MSOP است. این آپ امپ برای سیستم های ابزار دقیقی نیازمند به قابلیت حمل، طراحی شده است. AD8220 دارای حداقل نسبت حذف نویز مد مشترک (CMRR) 86 دسی بل در حالت dc و حداقل 80 دسی بل در 5 کیلوهرتز برای گین یک است. حداکثر جریان بایاس ورودی این آپ امپ 10 پیکو آمپر است و معمولاً مقدار کمتری است.
با گسترش پردازش سیگنال‌های مختلط، تعداد منابع تغذیه مورد نیاز در هر سیستم افزایش یافته است. AD8220 برای کاهش این مشکل طراحی شده است. AD8220 می تواند با یک منبع تغذیه دوگانه ± 18 ولت و یا با یک منبع تغذیه +5 ولت کار کند. توانایی آن برای کار با یک منبع تغذیه 5 ولتی، نیاز به استفاده از منابع ولتاژ بالاتر و دوگانه را از بین می برد. AD8220 حداکثر 750 میکروآمپر جریان حالت استندبای استفاده می‌کند. که آن را برای دستگاه‌های با تغذیه باتری ایده‌آل می‌کند.
گین این آپ امپ توسط یک مقاومت از 1 تا 1000 تنظیم می شود. یک پایه مرجع به کاربر اجازه می دهد تا ولتاژ خروجی را جبران کند. این ویژگی در هنگام ارتباط با مبدل های آنالوگ به دیجیتال مفید است. AD8220 در پکیچ MSOP موجود است که تقریباً به اندازه نصف مساحت یک پکیج SOIC فضا اشغال می‌کند.
