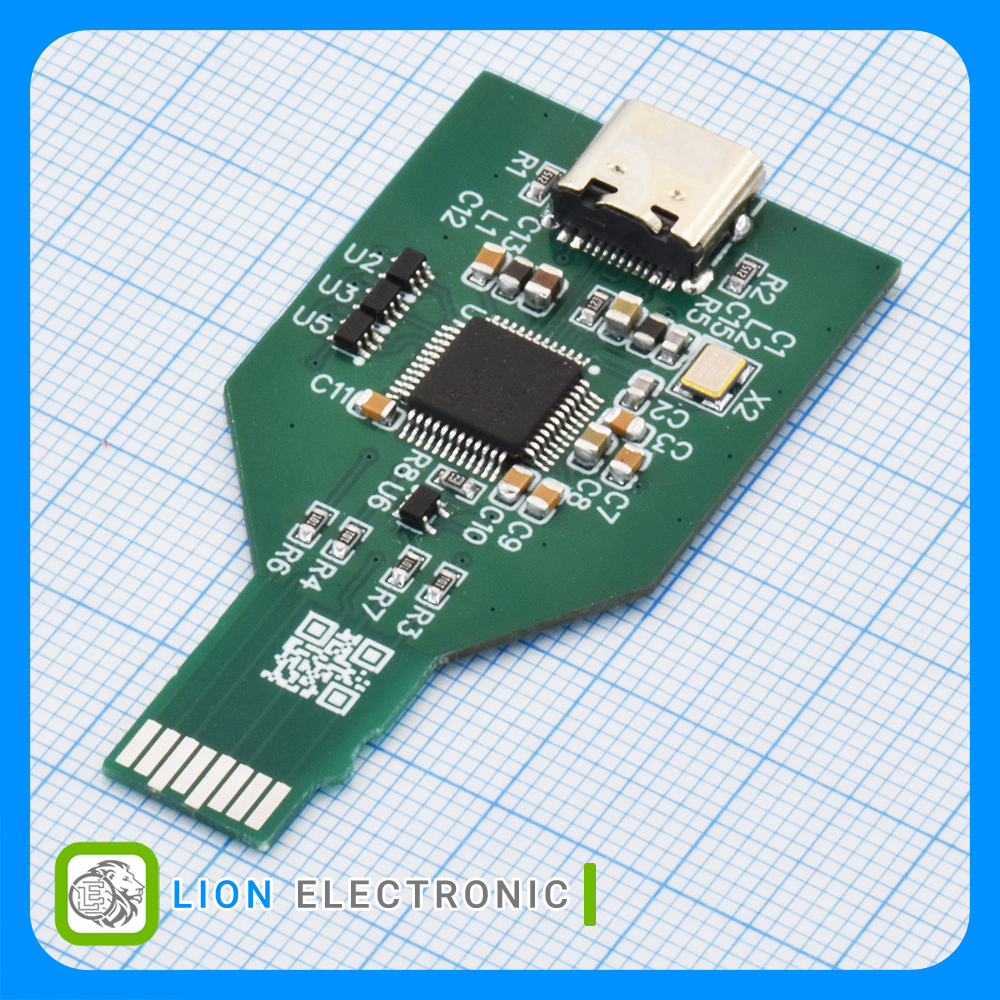

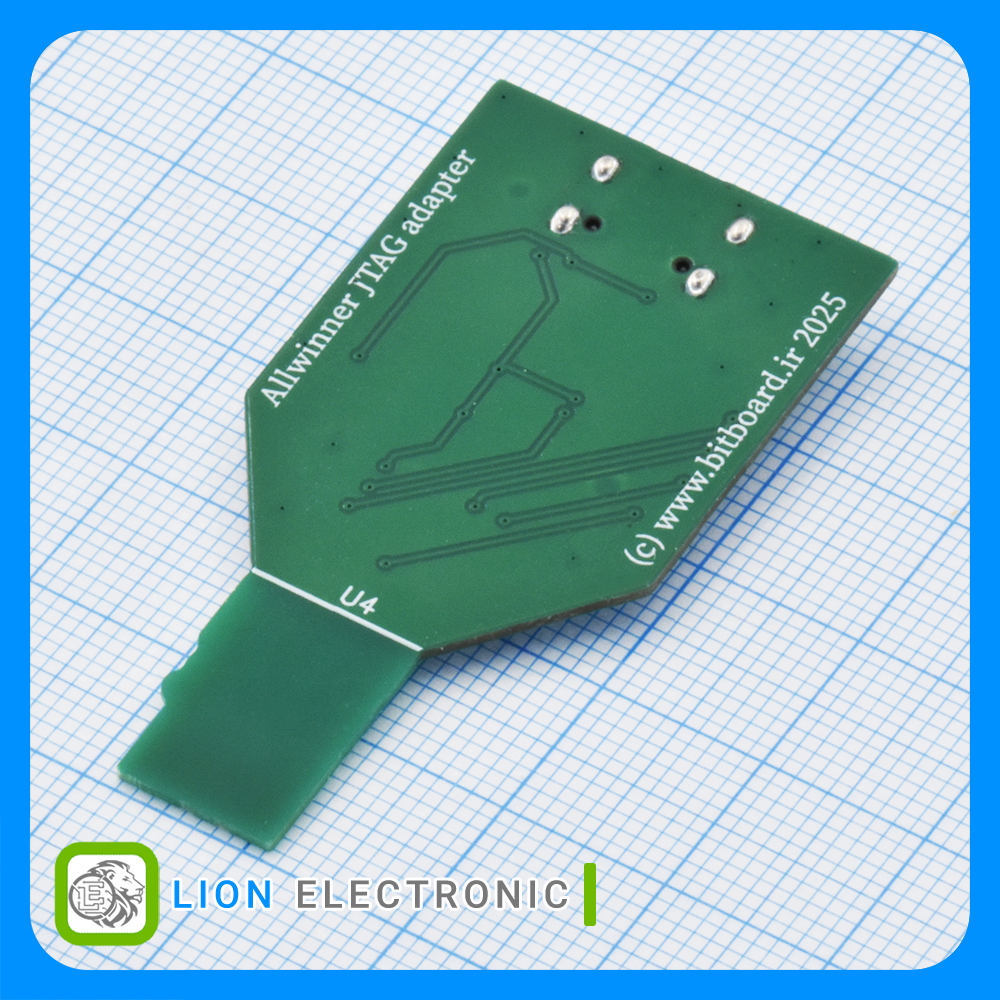

Allwinner JTAG sdcard v1.0

این آداپتور برای اتصال و برنامه ریزی بردهایی طراحی شده که از تراشه های Allwinner SoC استفاده میکنند. از آنجایی که پایه های JTAG در این تراشه ها اغلب با خطوط کارت microSD مشترک اند، برد به شکل یک کارت microSD طراحی شده تا مستقیماً در شیار کارت دستگاه قرار گیرد.

 ویژگی ها:

• طراحی هوشمند در فرم کارت microSD برای اتصال سریع و بدون سیمکشی اضافی

• استفاده از تراشه FT232H برای تبدیل USB به JTAG —  سازگار با OpenOCD بدون نیاز به تنظیمات پیچیده

• دارای سطح مبدل ولتاژ (Level Shifter) روی تمامی خطوط JTAG جهت:

- جلوگیری از آسیب در اثر اختلاف ولتاژ

- جلوگیری از تغذیه ناخواسته مدار از طریق پینهای SD

• بدون نیاز به EEPROM جداگانه؛ پیکره بندی پیشفرض FTDI برای مصارف توسعه و آزمایش کافی است

• سازگار با OpenOCD نسخه 0.12.0 یا بالاتر برای پشتیبانی از تراشه های Allwinner در حالت های 32 و 64 بیتی
