TL494CDR
Detail
TL494CDR
Part Number .
819
Lion Part .
Datasheet .
Texas Instruments Manufacture .
سوئیچ کنترلر 40 ولت 200 میلی‌آمپر با پکیج SOP-16
Pulse-Width-Modulation Control Circuits
معرفی

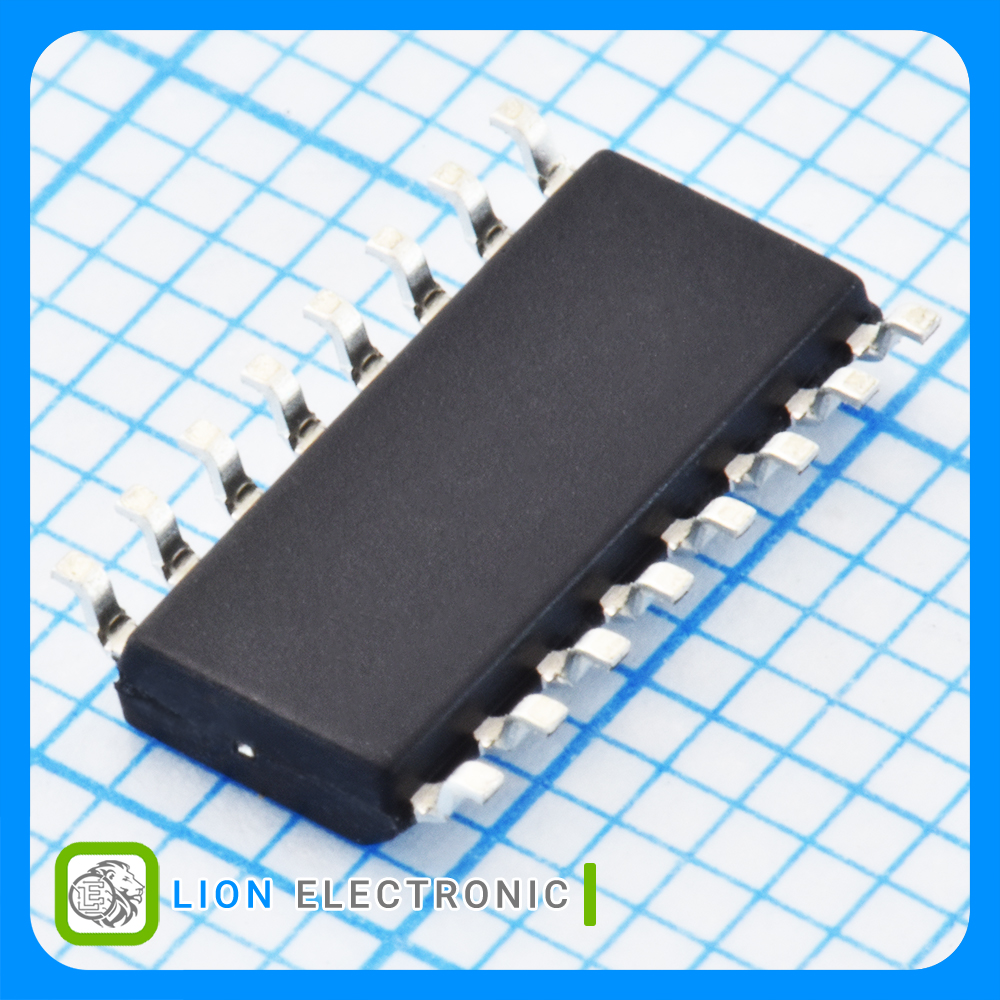

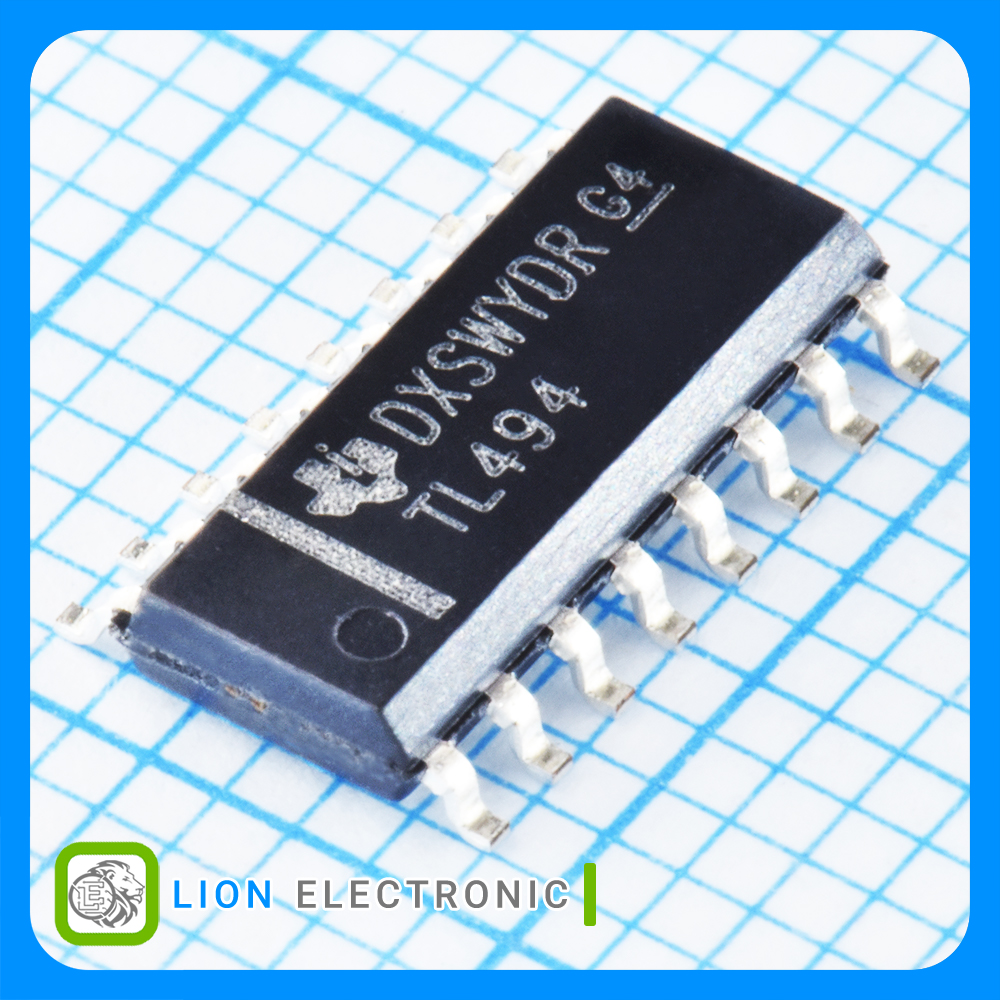

آیسی TL494CDR
آیسی TL494 داری تمامی مدارات کنترل مدولاسیون پهنای باند یا PWM در قالب یک تراشه واحد است. این تراشه که برای قسمت کنترل منابع تغذیه سوئیچینگ طراحی شده است، انعطاف پذیری زیادی دارد و می‌توان آن را برای بسیاری کاربردهای تغذیه‌ای کانفیگ نمود. آیسی TL494 دارای دو عدد تقویت کننده خطا یا ارور آمپلی فایر، یک نوسان ساز قابل تنظیم داخلی، یک مقایسه کننده کنترل زمان مرده (DTC)، یک فلیپ فلاپ کنترل پالس، یک رگولاتور 5 ولت داخلی و مدارات کنترل خروجی است. از این آیسی می‌توان در ساخت منبع تغذیه کامپوتر، منابع تغذیه AC/DC دارای پاور فاکتور بالای 90 وات و بسیاری کاربردهای دیگر استفاده نمود.این آیسی در پکیج های دیپ و اس ام دی به بازار عرضه گردیده و دارای 16 پایه است.
خرید آیسی TL494CDR
فروشگاه واردات قطعات الکترونیک لیون الکترونیک عرضه کننده انواع قطعات الکترونیک و انواع آیسی کنترلر سوئیچینگ با قیمت های مناسب و اجناس اورجینال می باشد.
مشخصات TL494CDR
TL494CDR
Part Number .
2
Number of Outputs .
45%
Duty Cycle - Max .
Boost, Buck, Flyback, Forward, Push-Pull
Topology .
Reel
Packaging .
SMD/SMT
Mounting Style .
0C
Minimum Operating Temperature .
+70C
Maximum Operating Temperature .
200mA
Output Current .
7 - 40V
Input Voltage .
300kHz
Switching Frequency .
40V
Output Voltage .
SOP-16
Package-Case .
