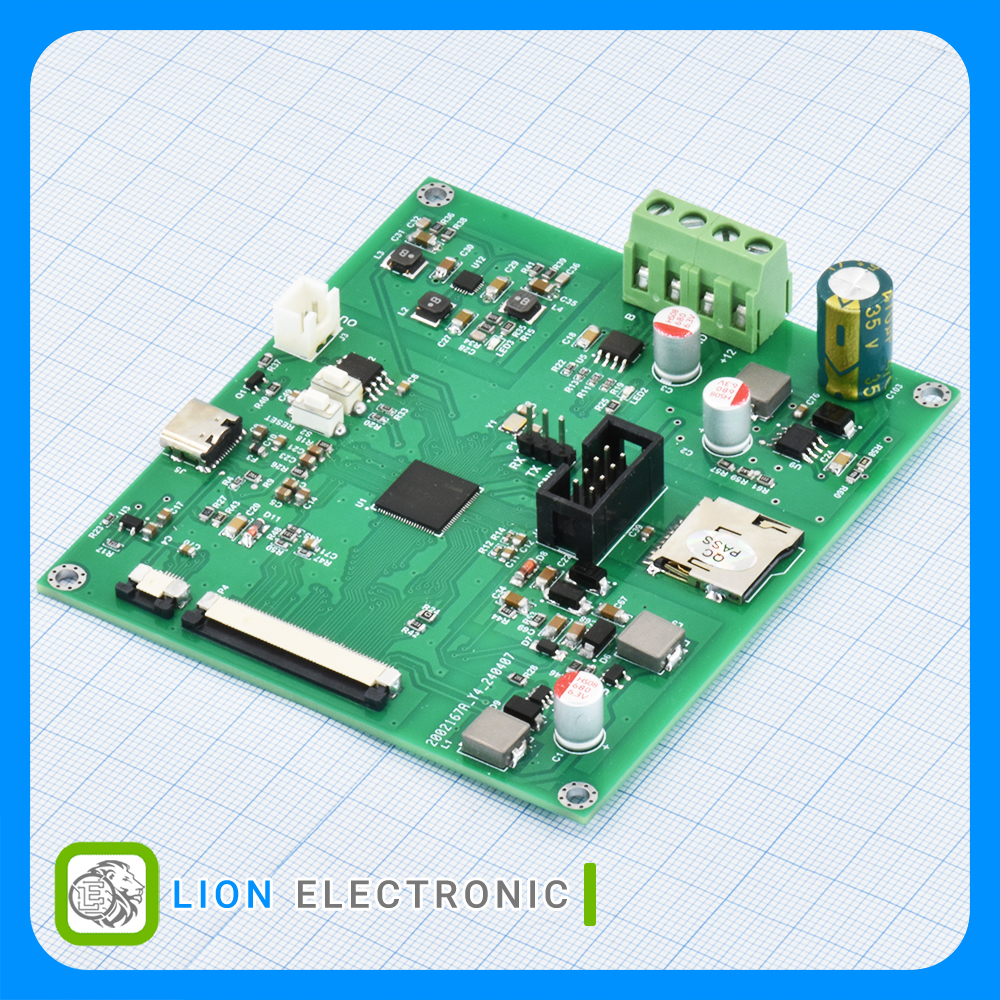

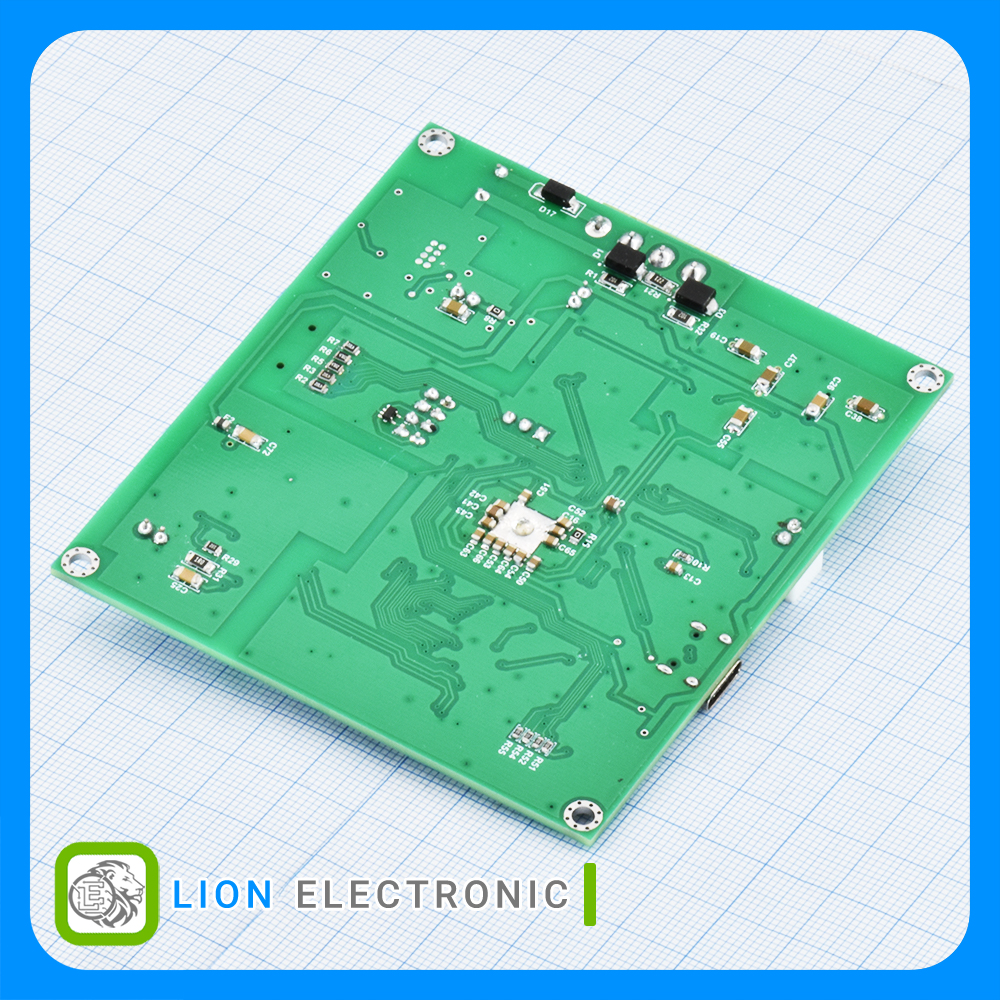

برد توسعه DK-F1C200S-V1.7

توضیح معرفی محصول :

این برد توسعه بر پایه تراشه ی Allwinner FC200s طراحی شده که یک پردازنده کم مصرف ARM926EJ-S با پردازشگر گرافیکی مجتمع ( 2D GPU) است و برای کاربردهای مالتی مدیا، رابط های کاربری گرافیکی، سیستم های نهفته و کنترل پنل ها ایده آل می باشد.

برد از طریق ورودی تغذیه ۷ تا ۳۵ ولت با رگولاتور داخلی تغذیه می شود و دارای پورت USB Type-C برای ارتباط و تامین برق است. حافظه ی خارجی از نوع SPI NOR Flash مدل W25Q128 (16MB) به کار رفته و قابلیت بوت و ذخیره سازی سیستم عامل را فراهم می سازد.

برای نمایش تصویر، برد دارای کانکتور FPC-50pin برای اتصال نمایشگر LCD تا رزولوشن 1280X720 پیکسل و همچنین کانکتور FPC-6pin برای اتصال تاچ خازنی (GT911) است که امکان ایجاد رابط کاربری لمسی را مهیا می کند.

برد همچنین دارای پورت RS485 با محافظت TVS برای ارتباط صنعتی مقاوم در برابر نویز، سوکت microSD با ارتباط ۴ بیتی جهت افزایش حافظه، و کلیدهای بوت و ریست برای کنترل فرآیند راه اندازی است. یک خروجی ماسفت دار قابل کنترل نیز برای راه اندازی بارهایی نظیر LED، بازر یا رله در نظر گرفته شده است.

در کنار این ها، یک کانکتور IDC هشت پین با خطوط تغذیه 3.3V و 5V برای اتصال آسان ماژول های جانبی، سنسورها و تجهیزات کمکی فراهم شده است. این برد با ترکیب ویژگی های گرافیکی، ورودی/خروجی متنوع، و طراحی صنعتی، گزینه ای ایده آل برای توسعه انواع رابط های انسان-ماشین (HMI) ، پنل های کنترل هوشمند، و سیستم های تعاملی است.
