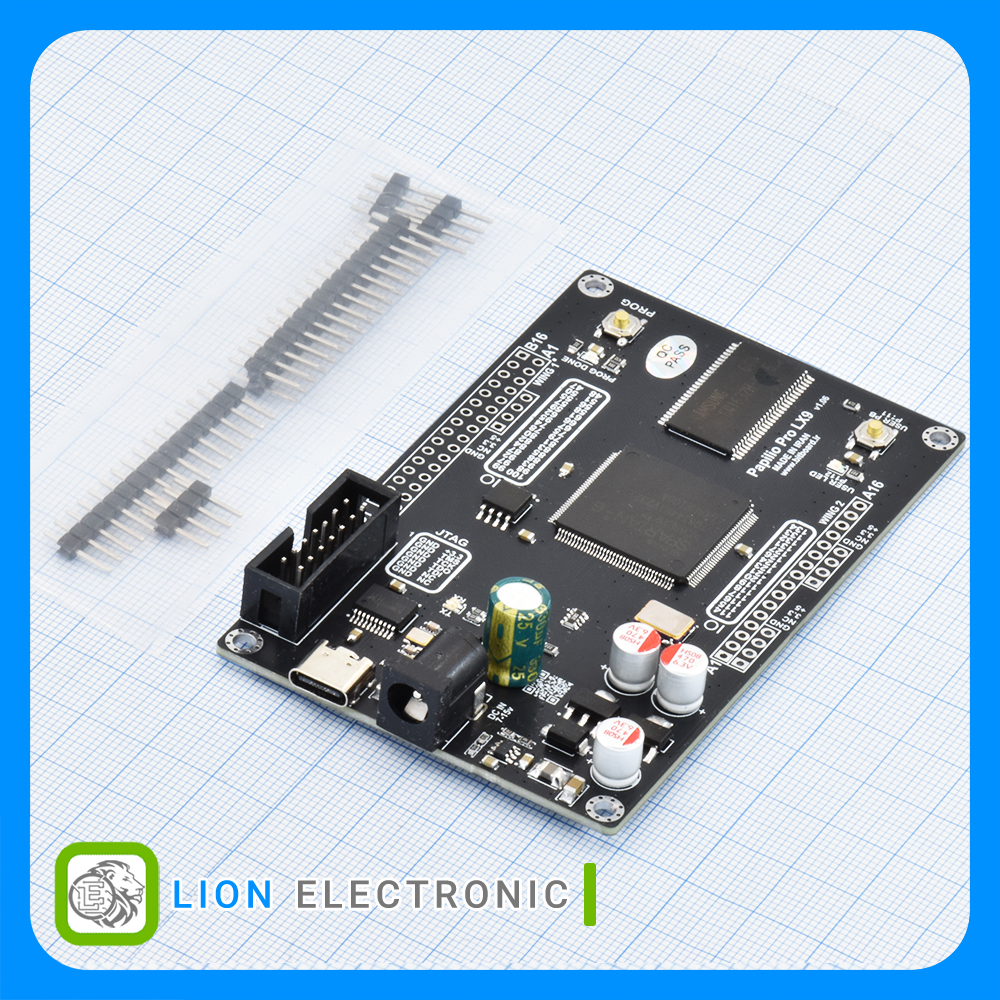

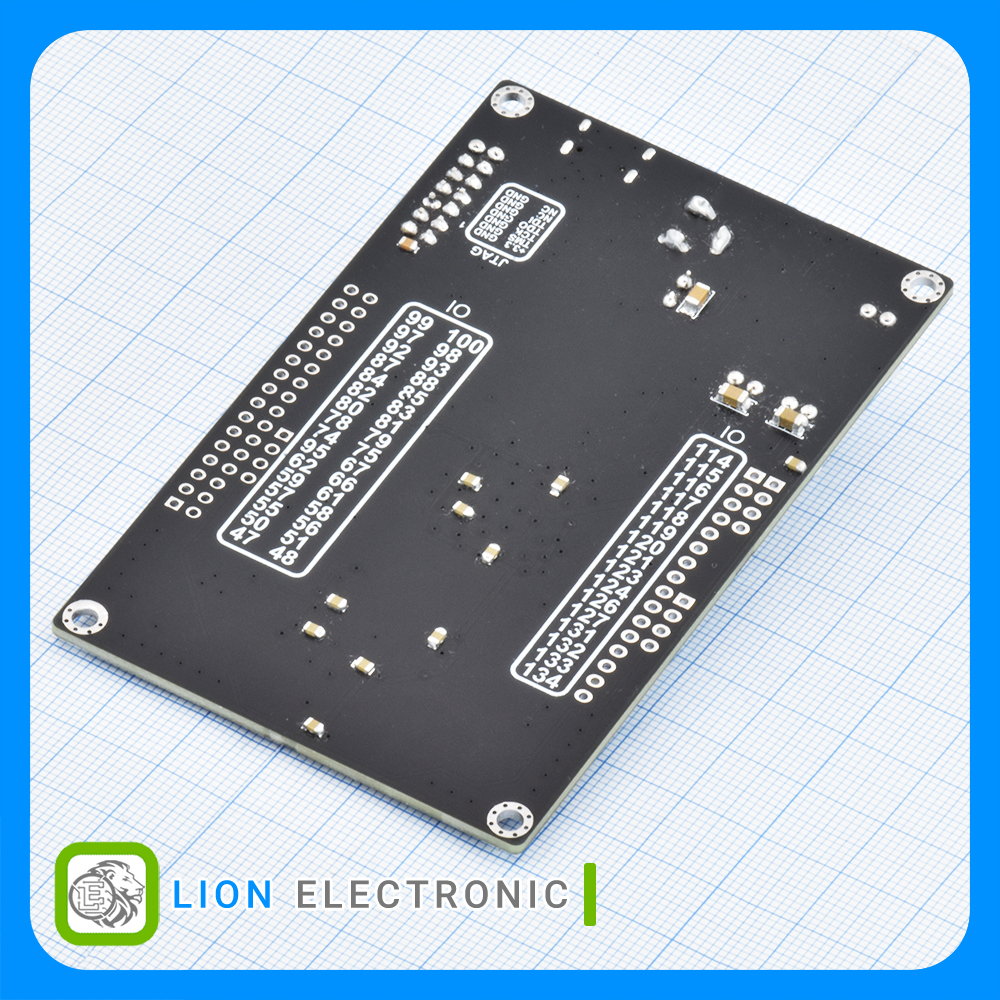

برد توسعه DK-Papilio-Pro-LX9-v1.06
Made in IRAN برد توسعه مبتنی بر FPGA مدل XC6SLX9، مجهز به کانکتور JTAG استاندارد 2×7 برای برنامه ریزی و دیباگ، به همراه مبدل USB به سریال CH340 برای ارتباط با سافت پروسسورهای قابل استفاده در محیط Arduino، مناسب برای پروژه های آموزشی و توسعه سیستم های دیجیتال پیشرفته.
این برد توسعه ی قدرتمند بر پایه تراشه FPGA مدل Xilinx Spartan-6 XC6SLX9 طراحی شده است و گزینه ای مناسب برای پیاده سازی سیستم های دیجیتال سفارشی، طراحی پردازنده های نرم افزاری (Soft-Core) و آموزش معماری دیجیتال به شمار می رود.
برخلاف نسخه مرجع (Papilio Pro LX9) که از پروگرامر روی برد برای برنامه ریزی و ارتباط JTAG/Serial استفاده می کند، در این نسخه، ارتباط JTAG از طریق یک کانکتور استاندارد 2×7 پین فراهم شده است که امکان اتصال به پروگرامرهای خارجی مانند HS2 یا مدل های ایزوله را فراهم می کند.
همچنین یک مبدل USB به سریال مبتنی بر CH340 برای برقراری ارتباط UART فراهم شده که به خصوص هنگام استفاده از سافت پروسسورهایی مانند ZPUino یا MicroBlaze در محیط Arduino بسیار کاربردی است.
مشخصات فنی:
FPGA: Xilinx Spartan-6 XC6SLX9-2TQG144C
حافظه RAM: 256Mbit SDRAM
کانکتور JTAG: نوع استاندارد 2×7 برای برنامه ریزی از طریق پروگرامرهای خارجی
ارتباط سریال: مبدل CH340 برای ارتباط UART از طریق USB
تغذیه: از طریق USB یا سوکت آداپتور 7-15 ولت
پشتیبانی از Arduino IDE: از طریق سافت پروسسورهای سازگار مانند ZPUino
پورت های I/O: کانکتورهای GPIO قابل گسترش برای اتصال به شیلدها یا ماژول ها
ابعاد و طراحی: مطابق با استانداردهای بردهای توسعه قابل انطباق با Breadboard یا PCB سفارشی
